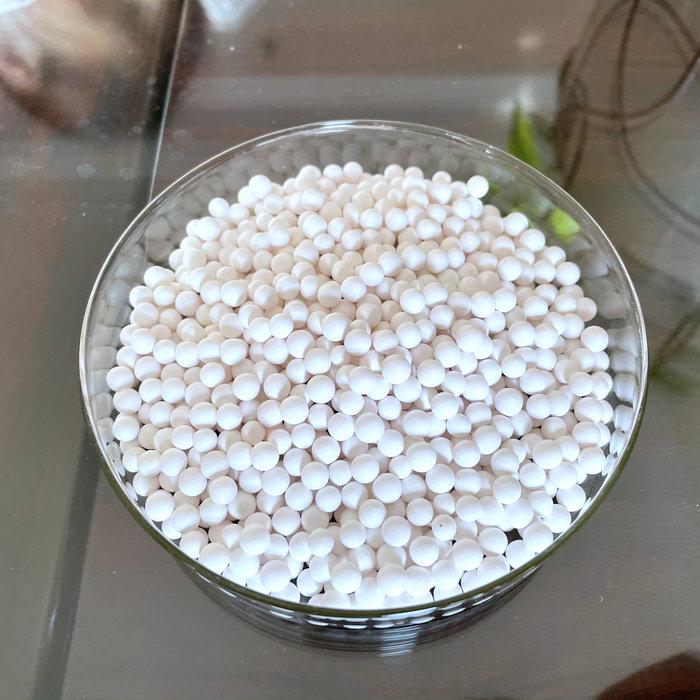

活性氧化鋁球是由活性氧化鋁經(jīng)過特別處理后制成的產(chǎn)品。運用中**、無味、不粉化、吸水性強，不溶于水。其**進程可分為以下進程：

       1、單調(diào)：材料中含有7%-8%的水分，經(jīng)過將附著水分提高到150-200℃來蒸騰。

       2、損壞:單調(diào)后的材料進入機械研磨破碎，破碎粒度可根據(jù)出產(chǎn)需求進行調(diào)整。活性氧化鋁球的粒度一般控制在325-500目。

       3、快速脫水：懸浮烘烤后快速脫水，快速冷卻。材料在設備中停留時刻短，出產(chǎn)的粉末也被稱為快速脫水粉末，晶體類型為氧化鋁?？焖倜撍G進口溫度為800-900℃，窯出口溫度為410-460℃。

       4、制球:這個進程是出產(chǎn)中的要害點。在制球進程中，可以控制活性氧化鋁球的尺度、堆積密度、破碎強度、比表面積和孔容。制球辦法選用圓盤制球，加入碳酸氫銨、碳酸鈉等一定量的添加劑。

       5、活化焙燒:制球后進入活化進程，料球活化后用高溫90-100℃蒸汽水化4-6小時。然后進入垂直窯烘烤，烘烤溫度為400-450℃，烘烤時刻為40-45分鐘。

       活性氧化鋁球在出產(chǎn)中，須注意控制各出產(chǎn)階段的溫度，這對制品的質(zhì)量和運用功能非常重要。
